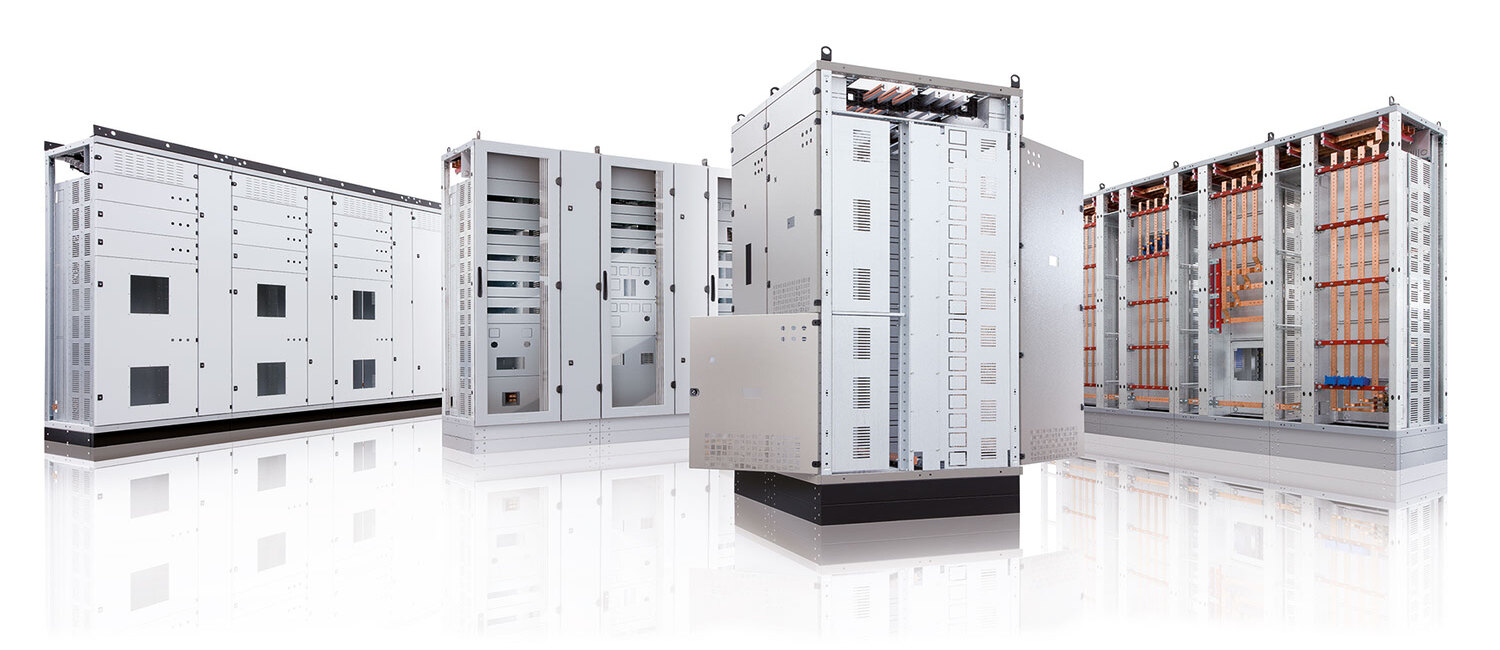

Главный распределительный щит

Главный распределительный щит (ГРЩ) — распределительный щит, через который осуществляется приём и распределение электроэнергии по зданию или какой-то его части. Щиты ГРЩ предназначены для приёма и распределения электроэнергии (возможен также учёт) в сетях переменного тока с разделенной землёй и нейтралью (возможно подключение к сетям с глухозаземленной нейтралью напряжением до 380 вольт, частотой 50 Гц, защиты линий при перегрузках, утечек и коротких замыканиях.

Силовой щит ГРЩ состоит из следующих типов шкафов:

  • Вводной - шкаф ввода питания необходим для приема энергии от источника (трансформатора, ТП) и защиты главных распределительных шин, к которым подключены отходящие фидеры от токов короткого замыкания и перегрузки.
  • Секционный - предназначен для переключения питания секции в случае потери питания от своего источника на источник параллельно стоящей секции, и обратное переключение в случае восстановления питания от своего источника в случае его восстановления.
  • Распределительный - шкаф распределительный предназначен для передачи энергии от общей секции распределения по отдельным потребителям (фидерам), а также защиты от токов короткого замыкания и перегрузки.

Основные характеристики ГРЩ:

Параметр Значение
Номинальный ток, А До 4000
Номинальное напряжение главных цепей, В 380/415
Степень защиты корпусов, IP 31/54
Температура окружающей среды, С -25 …+ 40
Способ секционирования 1а/2а/3/3b/4a
Системы заземления - TN-C, TN-C-S, TN-S
Тип обслуживания Одностороннее / двухстороннее
Срок службы 25 лет



Область применения:

  • Многоквартирные дома
  • Административные здания
  • Промышленные объекты
  • Энергоснабжающие организации
